渦輪流量計
一、概 述
AK-LWGY系列液體渦輪流量計是吸取了國內外流量?jī)x表先進技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉AI2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,對于運動粘度大于5×10-6m2/s的液體,可對流量計進行實液標定后使用.若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表.
二、產品特點
·高精確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R；
·重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得
到高的精確度，在貿易結算中是優先選用的流量計；
·輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
·可獲得很高的頻率信號（3~4kHz），信號分辨力強；
·范圍度寬，中大口徑可達1:20，小口徑為1:10；
·結構緊湊輕巧，安裝維護方便，流通能力大；
·適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
·專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下
型、混砂專用型等；
·可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
三、技術參數
|
執行標準 |
渦輪流量傳感器（JB/T9246-1999） |
|
儀表口徑及連接方式 |
4、6、10、15、20、25、32、40、50、65、80采用螺紋連接 |
|
精度等級 |
±1%R、±0.5%R、±0.2%R（需特制） |
|
量程比 |
1:10；1:15；1:20 |
|
傳感器材質 |
304不銹鋼、316（L）不銹鋼等 |
|
使用條件 |
介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃ |
|
信號輸出功能 |
脈沖信號、4～20mA信號 |
|
通訊輸出功能 |
RS485通訊、HART協議等 |
|
工作電源 |
· 外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 · 內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。 |
|
信號線接口 |
基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20*1.5 |
|
防爆等級 |
ExiaIICT4或ExdIIBT6 |
|
防護等級 |
IP65或更高（可訂制） |
四、測量范圍及工作壓力
|
儀表口徑 （mm） |
正常流量范圍 （m3/h） |
擴展流量范圍 （m3/h） |
默認安裝方式及耐壓等級 |
可選安裝方式及默認耐壓等級 |
特制耐壓等級 （MPa） |
|
DN4 |
0.04～0.25 |
0.04～0.4 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
12、16、25 |
|
DN6 |
0.1～0.6 |
0.06～0.6 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
12、16、25 |
|
DN10 |
0.2～1.2 |
0.15～1.5 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
12、16、25 |
|
DN15 |
0.6～6 |
0.4～8 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
|
DN20 |
0.8～8 |
0.45～9 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
|
DN25 |
1～10 |
0.5～10 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
|
DN32 |
1.5～15 |
0.8～15 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
|
DN40 |
2～20 |
1～20 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
|
DN50 |
4～40 |
2～40 |
法蘭安裝、2.5Mpa |
螺紋連接、6.3MPa |
4.0、6.3、12、16、25 |
|
DN65 |
7～70 |
4～70 |
法蘭安裝、1.6Mpa |
螺紋連接、6.3MPa |
4.0、6.3、12、16、25 |
|
DN80 |
10～100 |
5～100 |
法蘭安裝、1.6Mpa |
螺紋連接、6.3MPa |
4.0、6.3、12、16、25 |
|
DN100 |
20～200 |
10～200 |
法蘭安裝、1.6Mpa |
|
4.0、6.3、12、16、25 |
|
DN125 |
25～250 |
13～250 |
法蘭安裝、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
|
DN150 |
30～300 |
15～300 |
法蘭安裝、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
|
DN200 |
80～800 |
40～800 |
法蘭安裝、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
五、安裝尺寸

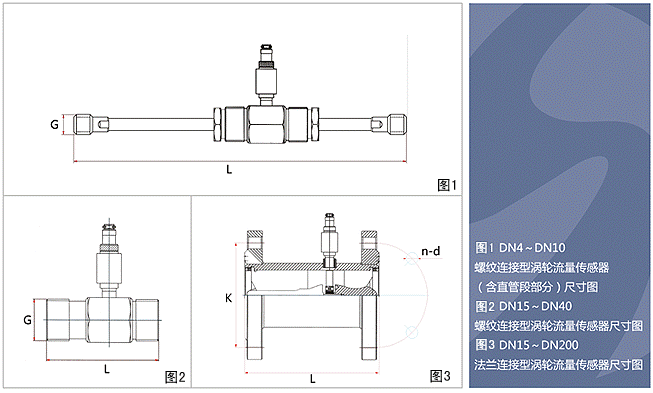

傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖1、圖2、圖3，安裝尺寸見下表：
|
公稱通徑 |
L(mm) |
G |
K（mm） |
D（mm） |
n（孔數） |
|
4 |
225 |
G1/2 |
|
|
|
|
6 |
225 |
G1/2 |
|||
|
10 |
345 |
G1/2 |
|||
|
15 |
75 |
G1 |
Φ65 |
Φ14 |
4 |
|
20 |
80 |
G1 |
Φ75 |
Φ14 |
4 |
|
25 |
100 |
G5/4 |
Φ85 |
Φ14 |
4 |
|
32 |
140 |
G2 |
Φ100 |
Φ14 |
4 |
|
40 |
140 |
G2 |
Φ110 |
Φ18 |
4 |
|
50 |
150 |
G5/2 |
Φ125 |
Φ18 |
4 |
|
65 |
170 |
|
Φ145 |
Φ18 |
4 |
|
80 |
200 |
Φ160 |
Φ18 |
8 |
|
|
100 |
220 |
Φ180 |
Φ18 |
8 |
|
|
125 |
250 |
Φ210 |
Φ18 |
8 |
|
|
150 |
300 |
Φ240 |
Φ22 |
8 |
|
|
200 |
360 |
Φ295 |
Φ22 |
12 |
六、產品分類
|
產品圖片 |
|
|
|
|||
|
儀表型號 |
LWGYS-N |
LWGYS-A |
LWGYS-B |
LWGYS-C |
||
|
信號輸出 |
脈沖 |
4-20mA |
無 |
4-20mA/脈沖 |
||
|
供電電源 |
+24VDC±15% |
+24VDC±15% |
24VDC±15% |
24VDC±15% |
鋰電池 |
24VDC±15% |
|
精度等級 |
1.0～0.5級 |
1.0～0.5級 |
1.0～0.5級 |
|||
|
測量范圍 |
標準量程 |
標準量程 |
標準量程或擴展量程 |
|||
|
顯示器 |
無 |
無 |
有 |
|||
|
通訊接口 |
無 |
無 |
無 |
可選RS485 |
||
|
通訊協議 |
無 |
無 |
無 |
Moubus HART |
||
|
儀表材質 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|||
|
防爆等級 |
無 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
|||
|
防護等級 |
IP60 |
IP65 |
IP65 |
|||
|
整機功耗 |
< 1W |
< 1W |
< 1W |
|||
|
儀表通經 |
DN4～DN250 |
DN4～DN250 |
DN4～DN250 |
|||
|
介質溫度 |
-20℃～120℃ |
-20℃～120℃ |
-20℃～120℃ |
|||
|
環境溫度 |
-30℃～60℃ |
-30℃～60℃ |
-30℃～60℃ |
|||
七、產品選型
|
型 號 |
說 明 |
|||||||
|
YF LWGY- |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公稱 |
4 |
|
|
|
|
|
|
|
|
6 |
|
|||||||
|
10 |
|
|||||||
|
15 |
|
|||||||
|
20 |
|
|||||||
|
25 |
|
|||||||
|
32 |
|
|||||||
|
40 |
|
|||||||
|
50 |
|
|||||||
|
65 |
|
|||||||
|
80 |
|
|||||||
|
100 |
|
|||||||
|
125 |
|
|||||||
|
150 |
|
|||||||
|
200 |
|
|||||||
|
類 型 |
N |
傳感器型：+12V或24V供電，輸出三線制脈沖信號 |
||||||
|
A |
變送器型：+24V供電，輸出二線制4～20mA |
|||||||
|
B |
智能型：鋰電池供電，現場顯示無信號輸出 |
|||||||
|
C |
智能型：+24V供電，現場顯示并輸出二線制4～20mA |
|||||||
|
C1 |
智能型：+24V供電，現場顯示并帶有RS486通訊協議 |
|||||||
|
C2 |
智能型：+24V供電，現場顯示并帶有HART通訊協議 |
|||||||
|
精度等級 |
05 |
0.5級 |
||||||
|
10 |
1.0級 |
|||||||
|
02 |
|
0.2級（協商訂貨，周期較長） |
||||||
|
渦 輪 |
W |
擴展測量范圍 |
||||||
|
S |
標準測量范圍 |
|||||||
|
材 質 |
S |
304不銹鋼 |
||||||
|
L |
316（L）不銹鋼 |
|||||||
|
防 爆 |
N |
非防爆型 |
||||||
|
E |
防爆型，ExdⅡBT6 |
|||||||
|
壓力等級 |
N |
常規 （參照表2） |
||||||
|
H(x) |
高壓 （參照表2） |
|||||||
注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請?jiān)凇肮Q(chēng)通徑”后加“（FL）”
例如，選用一臺法蘭連接式防爆型液體渦輪流量計測量柴油，管道為DN40、現場需要顯示并遠傳電流信號，
<
