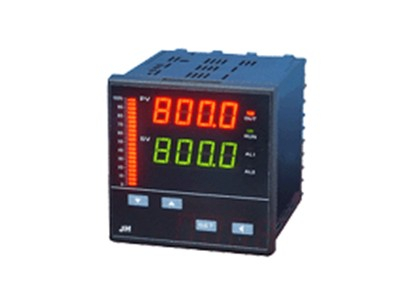

PID調節儀
一、概述
AK-800智能PID調節儀與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示、并配合各種執行器對電加熱設備和電磁、電動、氣動閥門進行PID調節和控制、報警控制、數據采集、記錄。
二、功能特點
輸入功能
自動校準和人工校準功能
手動/自動無擾動切換功能
可選擇適應加熱或制冷的正/反作用
控制輸出信號限幅
采用模糊控制理論和傳統PID控制相結合的方式，使控制過程具有響應快、超調小、穩態精度高的優點，對常規PID難以控制的大純滯后對象有明顯的控制效果
三、主要技術指標
基本誤差：0.5％FS或 0.2％FS±1個字
分 辨 力：1/20000、14位A/D轉換器
顯示方式：雙排四位LED數碼管顯示
采樣周期：0.5S
報警輸出：二限報警，報警方式為測量值上限、下限及偏差報警，繼電器輸出觸點容量 AC220V/3A
控制輸出：⑴繼電器觸點輸出
⑵固態繼電器脈沖電壓輸出（DC12V/30mA）
⑶單相/三相可控硅過零觸發
⑷單相/三相可控硅移相觸發
⑸模擬量4～20mA、0～10mA、1～5V、0～5V 控制輸出
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
饋電輸出：DC24V/30mA
電 源：開關電源 85～265VAC 功耗4W以下
四、選型表
|
代 碼 |
說 明 |
|
|
AK-800 |
|
智能數字顯示調節儀 |
|
外型尺寸 |
A |
橫式160×80×125mm |
|
A/S |
豎式80×160×125mm |
|
|
B |
方式96×96×110mm |
|
|
C |
橫式96×48×110mm |
|
|
C/S |
豎式48×96×110mm |
|
|
D |
方式72×72×110mm |
|
|
報警輸出 |
-B□ |
B0無報警輸出；B1-B4,1-4點報警 |
|
控制輸出 |
-X1 |
4-20mA輸出 |
|
-X2 |
0-10mA輸出 |
|
|
-X3 |
1-5V輸出 |
|
|
-X4 |
0-5V輸出 |
|
|
通訊輸出 |
-P |
微型打印機 |
|
-R |
串行通訊RS232 |
|
|
-S |
串行通訊RS485 |
|
|
饋電輸出 |
-V12 |
帶DC12V饋電輸出 |
|
-V24 |
帶DC24V饋電輸出 |
|
|
供電電源 |
-W |
220VAC供電 |
|
輸入信號 |
-Sn |
參見“輸入信號類型表” |
五、輸入信號類型表
|
參數提示符 |
輸入信號內容 |
參數提示符 |
輸入信號內容 |
|
tc-K |
K型 |
rtd |
0-400Ω |
|
tc-S |
S型 |
1000 |
Pt1000 |
|
tc-E |
E型 |
bA1 |
BA1 |
|
tc-b |
B型 |
bA2 |
BA2 |
|
tc-t |
T型 |
0-50 |
0-50mA |
|
tc-n |
N型 |
0-5V |
0-5V |
|
tc-j |
J型 |
1-5V |
1-5V |
|
P100 |
Pt100 |
0-20 |
0-20mA |
|
C100 |
Cu100 |
0-10 |
0-10mA |
|
Cu50 |
Cu50 |
4-20 |
4-20mA |
<
