適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。
|
|
 特點
|
|
|
1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
2、配上下限開關輸出，可實現遠距報警，限位控制。
3、配變送器可實現液位遠距報指示，檢測與控制。
|
|
結構及工作原理
|
|
|
1、基本型
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。
|
|
|
|

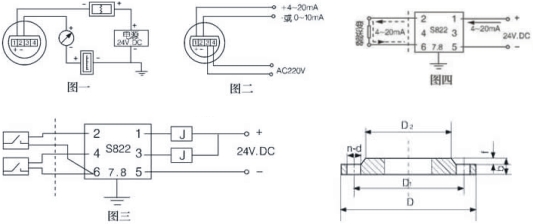

系統構成及接線
|
|
1、上下限開關輸出
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳
由測量單元和變送單元兩部分組成。
3、本安防爆
a 帶本安防爆，上、下限開關輸出型
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。（圖三）
b 帶本安防爆遠傳型
適合使用于∏類電氣設備（工廠用）、C級氣體，高表面溫度組別T4（135℃）。（圖四）
c 使用注意事項
①變送器外殼設有外接地，用戶使用時須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m ，電纜允許分布電容為0.8μF
|
|
|
|
用戶自備法蘭
|
|

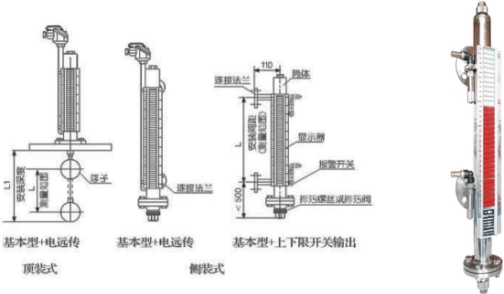

安裝形式
|
主體材質
|
公稱直徑
|
公稱壓力
|
D
|
D1
|
D2
|
n
|
d
|
f
|
b
|
|
側裝
|
不銹鋼
|
20
|
4.0
|
105
|
75
|
56
|
4
|
14
|
2
|
16
|
|
ABS
|
20
|
10
|
105
|
75
|
56
|
4
|
14
|
2
|
16
|
|
頂裝
|
不銹鋼
|
200
|
2.5
|
360
|
310
|
274
|
12
|
26
|
3
|
32
|
|
ABS
|
200
|
0.6
|
320
|
280
|
274
|
8
|
8
|
3
|
32
|
|
|
主要技術指標
|
|
安裝形式內容
|
側裝式
|
頂裝式
|
|
安裝間距
（測量范圍）
|
不銹鋼
|
500～5000（mm）
|
500-2500（mm）
|
|
ABS、PP-R
|
500～4000（mm）
|
|
工作壓力
|
0.6,1.6,2.5,4.0MPa
|
0.6,1.6,2.5MPa
|
|
介質密度
|
＞0。6g/c
|
＞0.76g/c
|
|
法蘭連接
|
不銹鋼
|
法蘭20-40（DN20 PN1.0-4.0）
(GB9119-88)
|
法蘭200-25（DN200 PN1.6）
(GB9119-88)
|
|
ABS
|
法蘭20-10（DN20 PN1.0）
(GB9119-88)
|
法蘭200-6（DN200 PN0.6）
(GB9119-88)
|
|
主體材料
|
ICr18Ni9Ti、ABS、PP-R（工作壓力0.6MPa）
|
|
介質溫度
|
-40～100℃（ABS、PP-R：-40～80℃）
|
|
環境溫度
|
-40～+70℃
|
|
示值誤差
|
±100mm
|
|
介質粘度
|
≤1st(10-4/s)
|
|
上、下限
開關輸出
|
1、控制靈敏度：10mm
2、輸出接點容量：AC220V 2A
3、接點壽命：5×104次
4、防爆特征：iaIICT4本質安全型
|
|
電遠傳、
連續顯示
|
1、精度：±1.5%
2、輸出負載：750Ω
3、輸出信號：0～10mA輸出，220V AC電源
4～20mA輸出，24V DC二線制
4、防爆特征：iaIICT4本質安全型
|
|
|
型號說明
|
|
AK-FB系列翻柱式磁浮子液位計
|
|
|
1 側裝式
2 頂裝式
|
安裝方式
|
|
|
1 1Cr18Ni9Ti
2 ABS
3 PP-R
|
主體材質
|
|
|
1 0.6MPa
2 1.6MPa
3 2.5MPa
4 4.0Mpa
|
公稱壓力
|
|
|
1 基本型
2 帶上下限開關輸出
3 帶電遠傳（0～10mA輸出，220V，AC）
4 帶電遠傳（4～20mA輸出，24V，DC）
5 帶本安防爆型（4～20mA，24V，DC）
6 帶本安防爆型上下限開關輸出
|
類型
|
|
|
L 安裝間距（測量范圍）
|
|
|
|
L1 安裝深度（頂裝式（0～4000mm任選）
|
|
|
|
介質密度ρ（g/c）
|
|
|
|
|
|
AK-FB-
|
2
|
2
|
1
|
1
|
L=2500mm
|
L1=3000mm
|
ρ=0.8g/c
|
舉例
|
|
