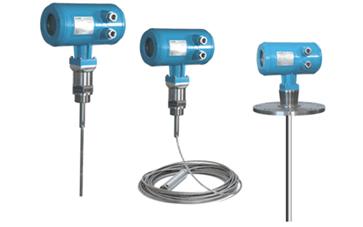

導波雷達物位計

產品概述

導波雷達物位計是一種微波物位計，它是微波（雷達）定位技術的一種運用。它是通過一個可以發射能量波（一般為脈沖信號）的裝置發射能量波，能量波在波導管中傳輸，能量波遇到障礙物反射，反射的能量波由波導管傳輸至接收裝置，再由接收裝置接收反射信號。根據測量能量波運動過程的時間差來確定物位變化情況。由電子裝置對微波信號進行處理，zui終轉化成與物位相關的電信號。能量輻射水平低，該設備使用能量波的是脈沖能量波（頻率一般比智能雷達物位計低）。一般脈沖能量波的zui大脈沖能量為1mW左右（平均功率為1μW左右），不會對其他設備以及人員造成輻射傷害。

適用范圍及特點

導波微波物位儀表用于對液體、漿料及顆粒料等介電常數比較小的介質的進行接觸連續測量，適用于溫度、壓力變化大、有惰性氣體或蒸汽存在的場合。

具有以下特點

1、通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，高測量溫度可達800℃，zui大壓力可達5MPa，并可應用于腐蝕、沖擊等惡劣場合。

2、防掛料：獨特的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定期清潔，避免誤測量。

3、免維護：測量過程無可動部件，不存在機械部件損壞問題，無須維護。

4、抗干擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。

5、準確可靠：測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使用壽命長。

主要技術參數

測量范圍： 0---6米，纜式zui大可達35米；

過程連接： 螺紋 或者法蘭；

過程溫度： -40 -250℃；

過程壓力： -1.0- 60 bar；

工作頻率： 1.8GHz；

響應速度： ≥0.2s（根據具體情況而定）

重 復 性： ± 3mm ；

分 辨 率： 1mm ；

電流信號： 4～20mA/HART；

精　　度： <0.1% ；

通訊接口： HART 通訊協議 ；

電　　源： 24V DC(+/-10%) /波紋電壓：1Vpp；

耗 電 量： max22.5mA ；

防爆認證： Exia II CT6 ；

外殼保護等級： IP68；

兩線制接線： 供電和信號輸出公用一根兩芯線；

電纜入口： 兩個M20ⅹ1.5（電纜直徑5 … 9mm）。
